Visualização em Mapa

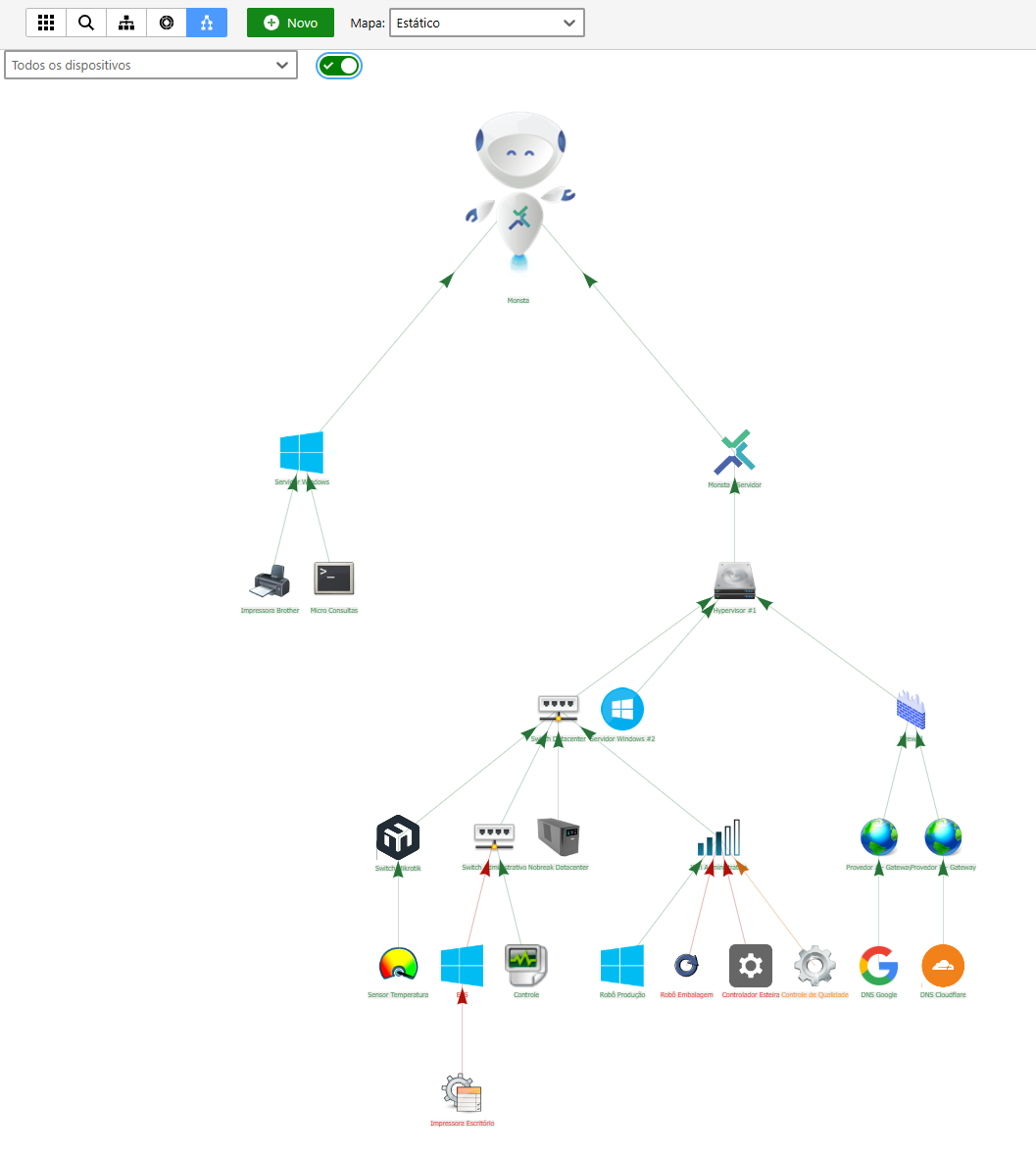

O Mapa de Visão Hierárquica é a ferramenta central para a visualização, organização e documentação da topologia de rede. Ele permite gerenciar a infraestrutura de forma lógica e visual, facilitando a compreensão das dependências entre os dispositivos.

Organização e Posicionamento

O mapa oferece total liberdade de layout para que a representação digital seja fiel à instalação física:

  • Movimentação Livre: Clique e arraste qualquer dispositivo para posicioná-lo manualmente no quadrante desejado.

  • Persistência de Layout: A disposição definida pelo usuário pode ser salva a qualquer momento, garantindo que a organização seja mantida em todos os acessos.

Gestão de Dependências (Hierarquia)

A estrutura hierárquica define a relação de subordinação entre os dispositivos (dispositivos "pais" e "filhos").

  • Alteração de Hierarquia: Para modificar o nó pai de um dispositivo, clique sobre o nó do dispositivo pai e arraste o  mouse até o novo dispositivo filho.

  • Impacto Lógico: Ao trocar o pai de um ativo, o sistema atualiza automaticamente a árvore de dependências e as regras de propagação de alertas associadas àquela ramificação.

Enriquecimento com Widgets

O mapa permite inserir Widgets informativos diretamente na área de visualização:

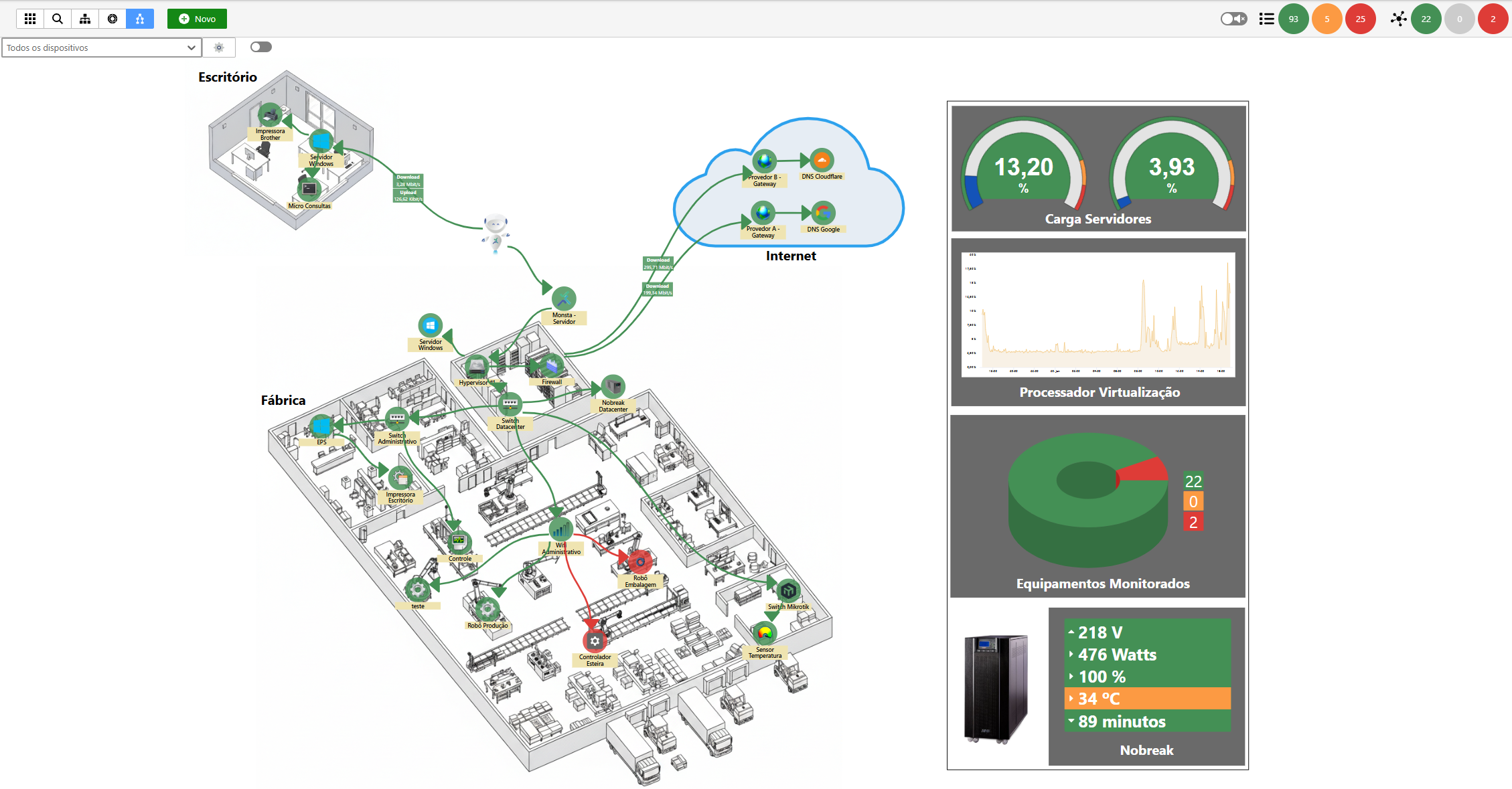

  • Monitoramento em Tempo Real: Adicione blocos de dados, gráficos de desempenho, indicadores e muito mais junto aos dispositivos.

  • Personalização de Painel: Os widgets podem ser redimensionados e posicionados estrategicamente para destacar métricas críticas de ativos específicos sem a necessidade de navegar por outros menus.







Dispositivo principal:

O mapa possui um sistema de filtro inteligente que isola ramificações específicas. Ao selecionar um dispositivo através do filtro, a interface oculta os dispositivos irrelevantes e exibe exclusivamente a linhagem direta do item escolhido.


Propriedades do Mapa:

Através do botão de Propriedades, é possível personalizar a exibição da topologia para facilitar a leitura e visualização:

  • Elementos: Ajuste o tamanho e formato dos ícones dos dispositivos e dos textos.

  • Identificação: Habilite ou oculte a exibição de imagens.

  • Conectividade: Selecione diferentes tipos de setas e estilos de ligação para representar as conexões de rede.


Edição:

Ao acionar o modo de Edição, o usuário ganha controle total sobre a interface visual da rede, permitindo:

  • Organização Espacial: Reposicionar dispositivos livremente via drag-and-drop para refletir a topologia física ou lógica.

  • Métricas de Conexão: Inserir indicadores de desempenho diretamente nas linhas de ligação entre dispositivos.

  • Enriquecimento com Widgets: Adicionar componentes visuais extras (gráficos, medidores, etc) para criar um painel de monitoramento completo e personalizado.

  • Reorganize as posições: Redefina automaticamente o posicionamento de todos os dispositivos de acordo com a hierarquia de definida no sistema.
